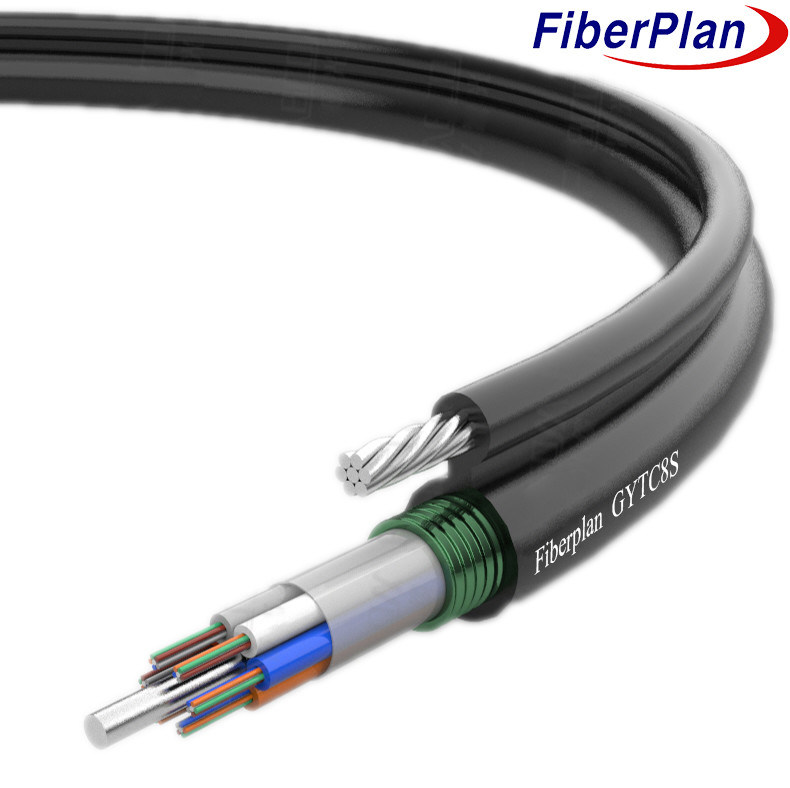

Υψηλής απόδοσης αυτόνομα υποστηριζόμενο οπτικό καλώδιο GYTC8S
Περιγραφή
Αυτό το καλώδιο περιέχει ίνες σε ένα πλαστικό χαλαρό σωλήνα υψηλού μοδίου γεμάτο με ανθεκτική στο νερό ένωση.
Τα σωλήνες και τα γεμιστικά είναι κολλημένα γύρω από αυτό, σχηματίζοντας ένα συμπαγές κυκλικό καλώδιο.
Μετά την εφαρμογή του PSP γύρω από τον πυρήνα, αυτό το τμήμα, μαζί με την υποστήριξη των συρμάτων, περιέχεται
ειδικά σχεδιασμένο για αυτόνομα αεροπορικά όργανα
Το καλώδιο αυτό προσφέρει αξιόπιστες επιδόσεις σε τέτοιες ρυθμίσεις.
Εφαρμογή
1 Ιδανικό για εγκαταστάσεις αέρος και αγωγών, που καλύπτουν αυτές τις ειδικές μεθόδους.
2 Προσαρμόζεται για εξωτερική διανομή, εξασφαλίζοντας ανθεκτικότητα σε διάφορα περιβάλλοντα.
3 Υποστηρίζει τόσο τις συνδέσεις μεγάλων αποστάσεων όσο και τις επικοινωνίες τοπικών δικτύων, προσφέροντας ευέλικτη σύνδεση
Δικαιώματα εκμετάλλευσης
Χαρακτηριστικά
1 Δείχνει ισχυρή μηχανική αντοχή και αντοχή σε θερμοκρασίες.
2 Ο σχεδιασμός χαλαρών σωλήνων υψηλής αντοχής σε υδρόλυση εξασφαλίζει αντοχή.
3 Ειδική ένωση πλήρωσης σωλήνων παρέχει κρίσιμη προστασία των ινών.
4 Σισορροπίες με αντοχή σε συντριβή και ευελιξία για ευέλικτη χρήση.
Το κάλυμμα PE προστατεύει το καλώδιο από τις βλαβερές υπεριώδεις ακτινοβολίες, βελτιώνοντας τη μακροζωία.
Λεπτομέρειες κατασκευής καλωδίων
| Αριθμός ινών |
6 |
12 |
24 |
48 |
72 |
96 |
144 |
| Αριθμός σωλήνων |
1 |
2 |
4 |
4 |
6 |
8 |
12 |
| ίνες ανά σωλήνα |
6 |
6 |
6 |
12 |
12 |
12 |
12 |
| Ράβδοι γεμιστήρα |
4 |
3 |
1 |
1 |
0 |
0 |
0 |
| Διάμετρος σωλήνα (± 0,1 mm) |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
Δάχος χαλαρού σωλήνα
(± 0,05 mm) |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
| Εξωτερική διάμετρος (± 0,5 mm) |
5.4Χ8.6-15.0 |
5.4Χ8.6-15.0 |
5.4Χ8.6-15.0 |
5.4Χ9.8-16.5 |
5.4Χ10.8-17.5 |
5.4Χ12.2-19.0 |
5.4Χ14.9-22.0 |
Δάχος εξωτερικής κάλυψης
(± 0,1 mm) |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.7 |
1.7 |
| Ελαφρύ σωλήνα |
Υλικό |
PBT |
Χρώμα |
τυποποιημένο φάσμα |
Αποκλεισμός νερού
Σύστημα |
Υλικό |
Γέλιο πλήρωσης / ταινία απομόνωσης νερού |
Κεντρική ισχύς
Μέλος |
Υλικό |
ΣΥΡΙΖΑ |
Διάμετρος |
1.4 ((6-48)
2.0(72-144) |
Ψυχική δύναμη
Μέλος |
Υλικό |
Σιδηροπλέγματα από χάλυβα |
Τύπος |
1.0mm*7 |
| Πανοπλία |
Υλικό |
Αλουμινένια ταινία |
| Γάλλος |
Υλικό |
ΠΕ |
Μέγεθος
(ύψος*βάρος) |
2.5*1.5mm |
| Εξωτερική κάλυψη |
Υλικό |
ΠΕ |
Χρώμα |
Μαύρο |
Χαρακτηριστικά μηχανικών και περιβαλλοντικών χαρακτηριστικών του καλωδίου
| Δυνατότητα τράβηξης |
Μακροπρόθεσμη (N) |
3000N |
| Σύντομη περίοδος |
7000N |
| Φορτίο συντριβής |
Μακροπρόθεσμη (N) |
300N/100mm |
| Σύντομη περίοδος |
1000N/100mm |
| Ράδιο κάμψης |
Δυναμικό |
20D |
| Στατική |
10D |
| Θέρμανση εγκατάστασης |
-10°C+60°C |
| Θέρμανση αποθήκευσης |
-40°C+70°C |
Χαρακτηριστικά των ινών
| Τύπος ινών |
Μονάδα |
SM G652D |
ΜΜ 50/125 |
ΜΜ 62.5/125 |
| Υπόθεση |
χμ |
1310/1550 |
Καθαρό νερό |
Καθαρό νερό |
| Αδυνάμωση |
dB/km |
≤ 0,36/0.24 |
≤ 3,0/1.5 |
≤ 3,0/1.5 |
| Διάμετρος επικάλυψης |
Εμ. |
125±0.8 |
125±0.8 |
125±0.8 |
| Μη κυκλική επένδυση |
% |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
| Διάμετρος επικάλυψης |
Εμ. |
242±6 |
242±6 |
242±6 |
