| Τόπος καταγωγής | Κίνα |
| Μάρκα | Fiberplan |
| Πιστοποίηση | ISO 9001; TÜV certificate |
| Αριθμό μοντέλου | GYXTC8Y |

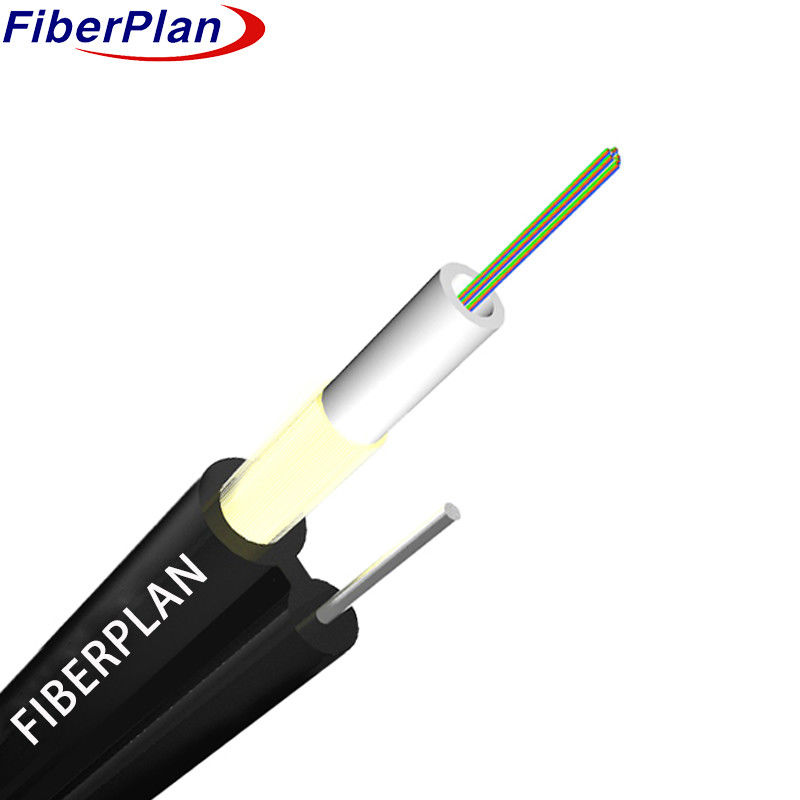

Εικόνα 8 Οπτικό καλώδιο GYXTC8Y με νήμα αραμιδίου
Περιγραφή
Οι ίνες βρίσκονται μέσα σε ένα χαλαρό σωλήνα φτιαγμένο από πλαστικό υψηλής αντοχής, γεμάτο με ανθεκτικό στο νερό
Επιπλέον, το Kevlar ενσωματώνεται στο εσωτερικό του εξωτερικού μπουφάν.
Τα καλώδια που χρησιμεύουν ως υποστηρικτικά στοιχεία, ολοκληρώνονται με ένα περίβλημα PE για να δημιουργηθεί μια δομή σχήματος 8.
Εφαρμογή
Η παρούσα προδιαγραφή περιγράφει τα θεμελιώδη κριτήρια για ένα αυτοεφοδιασμένο οπτικό καλώδιο Center Tube
που έχουν σχεδιαστεί για αεροπορικές εγκαταστάσεις, ιδίως για χρήση σε αεροπορικές εγκαταστάσεις.
Χαρακτηριστικά
1 Η μη μεταλλική αντοχή παρέχει εξαιρετικές αντιηλεκτρομαγνητικές δυνατότητες.
2 Η αποδεδειγμένη σχεδίαση χαλαρών σωλήνων εξασφαλίζει αξιόπιστη απόδοση.
3 Εξαιρετική μηχανική και περιβαλλοντική ανθεκτικότητα.
4 Υψηλότερη ευελιξία και ικανότητα κάμψης.
5 Μικρή εξωτερική διάμετρος, ελαφρύ βάρος και εύκολη εγκατάσταση.
6 Η ενίσχυση με κεβλάρ αυξάνει σημαντικά την αντοχή του καλωδίου στην τράβηξη.
Λεπτομέρειες κατασκευής καλωδίων
| Προδιαγραφές | Λεπτομέρειες |
|---|---|
| Αριθμός ινών | 1 έως 12 πυρήνες |
| Υλικό χαλαρού σωλήνα | PBT |
| Διάμετρος χαλαρού σωλήνα | 30,0 mm ± 0,2 mm |
| Διάμετρο ατσάλινου σύρματος αυτοβοήθησης | 1.6mm |
| Συνολική διάμετρος καλωδίου | 40,0 mm × 6,0 mm |
| Βάρος καλωδίου ανά χιλιόμετρο | 45 kg/km |
Χρώμα ινών
|
Αριθμός πυρήνων ινών 8 ανά σωλήνα |
1 | 2 | 3 | 4 | 5 | 6 |
| Μπλε | Πορτοκαλί | Πράσινο | Καφέ | Γκρι | Λευκό | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Κόκκινο | Μαύρο | Κίτρινο | Βιολέτα | Ροζ | Ακουα |
Καλώδιο Μηχανικά χαρακτηριστικά
| Κέντρο | Διάμετρος καλωδίου | βάρος | |||||
| 1 ~ 12 | 4.0 × 6.0 | 45 kg/km | |||||
| Πεδίο θερμοκρασίας | -40+70 | - Τι; | |||||
| Ελάχιστη ακτίνα κάμψης ((mm) | Μακροπρόθεσμα | 10D | |||||
| Ελάχιστη ακτίνα κάμψης ((mm) | Σύντομη | 20D | |||||
| Ελάχιστη επιτρεπόμενη αντοχή σε ελαστικότητα ((N) | Μακροπρόθεσμα | 700 | |||||
| Ελάχιστη επιτρεπόμενη αντοχή σε ελαστικότητα ((N) | Σύντομη | 1200 | |||||
| Θέρμανση λειτουργίας (°C) | -40 ~ +70 | ||||||
| Θέρμανση εγκατάστασης ((°C) | -20 ~ +60 | ||||||
| Θερμοκρασία αποθήκευσης ((°C) | -40 ~ +70 | ||||||
Χαρακτηριστικό των ινών
| Στυλ ινών | Μονάδα | ΣΜ G652 |
ΣΜ G652D |
ΜΜ 50/125 |
ΜΜ 62.5/125 |
ΜΜ OM3-300 |
|
| κατάσταση | nm | 1310/1550 | 1310/1550 | Καθαρό νερό | Καθαρό νερό | Καθαρό νερό | |
| αποδυνάμωση | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Δεν ξέρω. | - Δεν ξέρω. | |||
| Απασχόληση | 1550nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 18 | - Δεν ξέρω. | - Δεν ξέρω. | Απασχόληση |
| 1625nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 22 | - Δεν ξέρω. | - Δεν ξέρω. | ||
| Διάταξη ζώνης | 850nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥400 | ¥160 | Διάταξη ζώνης |
| 1300nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥800 | ¥500 | ||
| Μηδενικό μήκος κύματος διασποράς | nm | 1300-1324 | ¥1302, ≤1322 |
- Δεν ξέρω. | - Δεν ξέρω. | ¥ 1295, ≤1320 |
|
| Στριβή μηδενικής καταπίεσης | nm | ≤0.092 | ≤0.091 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| PMD Μέγιστη ατομική ίνα | ≤0.2 | ≤0.2 | - Δεν ξέρω. | - Δεν ξέρω. | ≤0.11 | ||
| Αξία συνδέσμου σχεδιασμού PMD | Σωστά.2*χλμ) | ≤0.12 | ≤0.08 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| μήκος κύματος κοπής ινών λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Κεφάλαιο 3 μήκος κύματος λcc |
nm | ≤ 1260 | ≤ 1260 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| ΔΕΠ | 1310nm | Εμ. | 9.2+/-0.3 | 9.2+/-0.3 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. |
| 1550nm | Εμ. | 10.4+/-0.6 | 10.4+/-0.6 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Αριθμητικό άνοιγμα (NA) | - Δεν ξέρω. | - Δεν ξέρω. | 0.200+/ -Ούτε ένα.013 |
0.275+/-0. 013 |
0.200+/-0 .013 |
||
| Βήμα (μεσαίο όριο διμερούς) μέτρηση) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Ακανόνιστες διαστάσεις σε μήκος και σημείο ινών | dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Παράμετρος | Μονάδα | G.652D | G.652E | G.657A1 | G.657A2 | Γ.655 |
|---|---|---|---|---|---|---|
| Διακοπή | dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 |
| Συντελεστής αντίστροφης διάχυσης της διαφοράς | dB/km | ≤0.01 | ≤0.01 | - | - | - |
| Διάμετρος πυρήνα | μm | - | - | 50±1.0 | 62.5±2.5 | 50±1.0 |
| Διάμετρος επικάλυψης | μm | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 |
| Μη κυκλική επικάλυψη | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 |
| Διάμετρος επικάλυψης | μm | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 |
| Λάθος συγκεντρωτικότητας επικάλυψης/οπλισμού | μm | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 |
| Μη κυκλική επικάλυψη | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 |
| Λάθος συγκεντρωτικότητας πυρήνα/οπλισμού | μm | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 |
| Κουρούλια (ακτίνα) | μm | ≤ 4 | ≤ 4 | - | - | - |
