Σχήμα 8 Καλώδιο οπτικών ινών
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Fiberplan |
| Πιστοποίηση | ISO 9001; TÜV certificate |
| Αριθμό μοντέλου | GYXTC8Y |

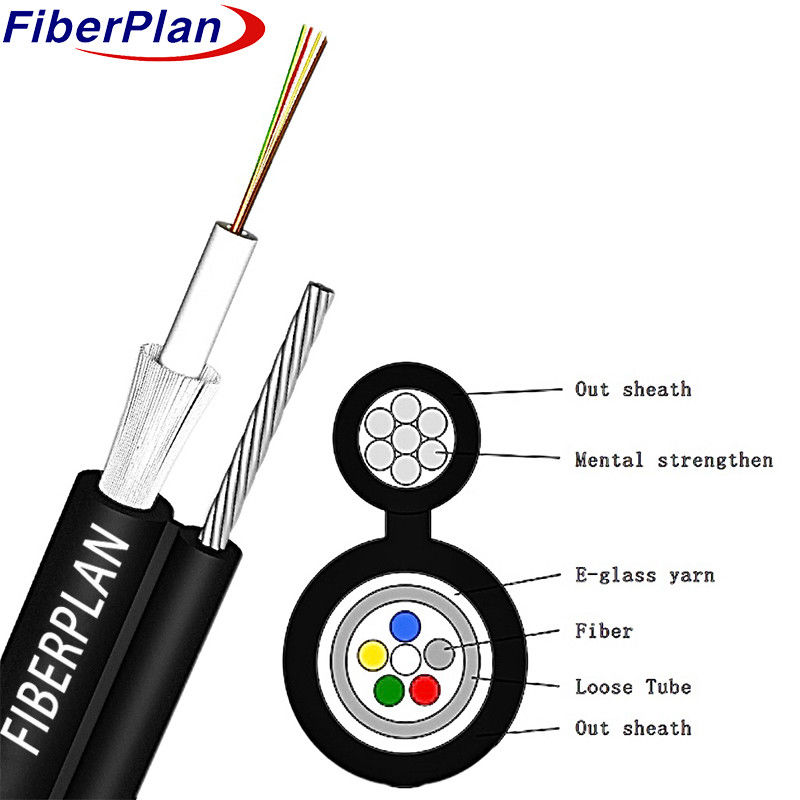

Αντί τρωκτικών GYXTC8Y με γυάλινο νήμα
Περιγραφή
Οι ίνες βρίσκονται σε ένα χαλαρό σωλήνα κατασκευασμένο από πλαστικό υψηλού μοδίου, γεμάτο με ένα ανθεκτικό στο νερό
Ο εξωτερικός σωλήνας ενισχύεται με νήμα από γυαλί, προσθέτοντας αντοχή στο καλώδιο.
Το καλώδιο είναι φτιαγμένο με κάλυψη από πολυαιθυλένιο (HDPE), προσφέροντας πρόσθετη προστασία σε διάφορες συνθήκες.
περιβάλλοντα.
Εφαρμογή
Η παρούσα προδιαγραφή περιγράφει τις γενικές απαιτήσεις για ένα εξωτερικό καλώδιο κεντρικού χαλαρού σωλήνα σχεδιασμένο για:
αεροπορικές εγκαταστάσεις ή εγκαταστάσεις αγωγών.
Χαρακτηριστικό
Λεπτομέρειες κατασκευής καλωδίων
| Αριθμός ινών | 2F-24F | ||||||
|---|---|---|---|---|---|---|---|
| Ελεύθερος σωλήνας | Υλικό | PBT | Διάμετρος | 2.8mm | |||
| Συμπλήρωση σωλήνων | Ματεϊάλ | Σύνθεση πλήρωσης | |||||
| Σύστημα απομόνωσης νερού | Υλικό | Τραπέζια απόσβεση νερού / γέμισμα ζελέ | |||||
| Μέλος της ψυχικής δύναμης | Ματεϊάλ | Ατσάλινο σύρμα | Μέγεθος | 10,4 mm | |||
| Γάλλος | Ματεϊάλ | ΠΕ | Μέγεθος (h*w) |
1.5mm*1.0mm | |||
| Εξωτερική κάλυψη | Υλικό | ΠΕ | Χρώμα | μαύρο | |||
| Διάμετρος | 3.8*6.5-12 (±0,5) mm |
Δάχος | 10,6 ± 0,05 mm | ||||
Χαρακτηριστικά μηχανικών και περιβαλλοντικών χαρακτηριστικών του καλωδίου
| Δυνατότητα τράβηξης | Μακροπρόθεσμα | 600N | |||||
| Σύντομη | 1500N | ||||||
| Φορτίο συντριβής | Μακροπρόθεσμα | 300N/100mm | |||||
| Σύντομη | 1000N/100mm | ||||||
| Ράδιο κάμψης | Δυναμικό | 20D | |||||
| Στατική | 10D | ||||||
| Θέρμανση εγκατάστασης | -10°C+60°C | ||||||
| Θέρμανση αποθήκευσης | -40°C+70°C | ||||||
Χαρακτηριστικά των ινών
| Τύπος ινών | Μονάδα | SM G652D | ΜΜ 50/125 | ΜΜ 62.5/125 | |||
| Υπόθεση | χμ | 1310/1550 | Καθαρό νερό | Καθαρό νερό | |||
| Αδυνάμωση | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Διάμετρος επικάλυψης | Εμ. | 125±0.3 | 125±0.5 | 125±0.3 | |||
| Μη κυκλική επένδυση | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |||
| Διάμετρος επικάλυψης | Εμ. | 242±6 | 242±6 | 242±6 | |||
