Καλώδιο οπτικών ινών εσωτερικού χώρου
>
|
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Fiberplan |
| Πιστοποίηση | ISO 9001; TÜV certificate |
| Αριθμό μοντέλου | GJFJV |

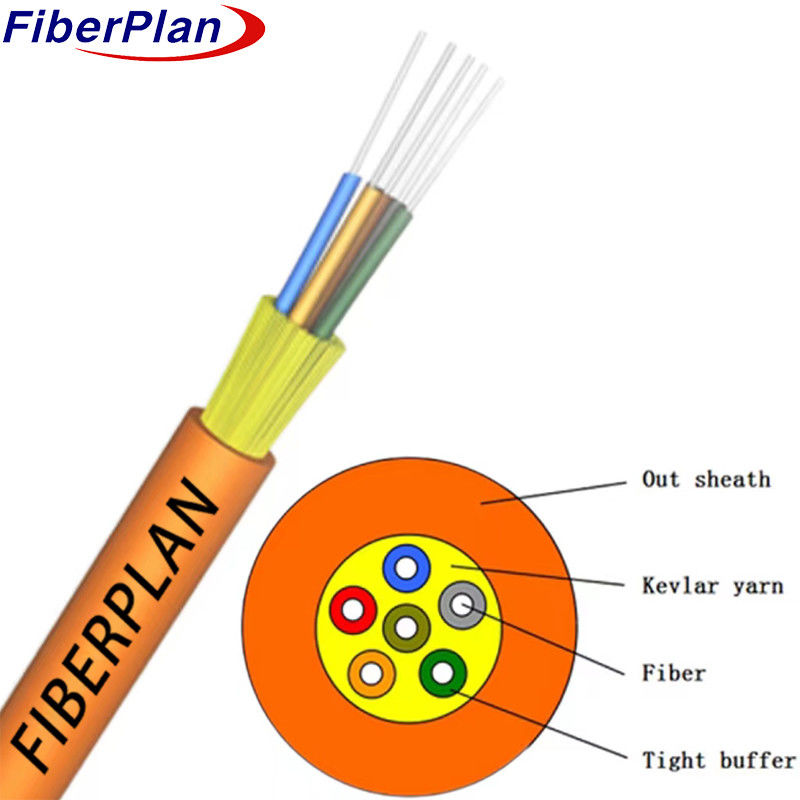

Διανομή οπτικού καλωδίου στενής αποθήκευσης (GJFJV)
Περιγραφή
Το οπτικό καλώδιο διανομής στενής αποθήκευσης έχει σχεδιαστεί με 2 έως 24 πυρήνες, χρησιμοποιώντας είτε 900μm είτε 600μm
φλόγα...Η σφιχτή ίνα αποθήκευσης ενισχυθεί
με στρώμα απόΎφασμα αραμίτης που χρησιμεύει ως στοιχείο αντοχής και το καλώδιο είναι τελειωμένο με στρώμα PVC
ή υλικό LSZH ωςτο εξωτερικό μπουφάν για πρόσθετη προστασία.
Εφαρμογή
1 Πιγκτέιλ και κορδέλες επικάλυψης Εφαρμογή: Αυτό το καλώδιο χρησιμοποιείται συνήθως για τη δημιουργία κορδέλων και
ιμάντες επικάλυψης,διασφάλιση αξιόπιστης συνδεσιμότητας σε διάφορες οπτικές συσκευές επικοινωνίας.
2 Γραμμές διασύνδεσης εξοπλισμού και οπτικών συνδέσεων: χρησιμεύει ως γραμμές διασύνδεσης εξοπλισμού
και παίζεικρίσιμο ρόλο στις οπτικές συνδέσεις εντός των δωματίων οπτικής επικοινωνίας και της οπτικής διανομής
πλαίσια.
3 Καλωδίωση εσωτερικών χώρων, ειδικά για διανομή: Έχει σχεδιαστεί κυρίως για καλωδίωση εσωτερικών χώρων, είναι ιδιαίτερα κατάλληλη
για χρήσηως καλώδιο διανομής, παρέχοντας αποτελεσματική και οργανωμένη συνδεσιμότητα εντός κτιρίων.
Χαρακτηριστικά
1 Σκληρό σχεδιασμό: παρουσιάζει καλά μηχανικά και περιβαλλοντικά χαρακτηριστικά για αξιόπιστη απόδοση.
2 Αντιφλεγμονώδης: πληροί τα σχετικά πρότυπα για την αντιφλεγμονώδητητα, εξασφαλίζοντας την ασφάλεια.
3 Μηχανολογική συμμόρφωση του μπουφάν: Τα μηχανικά χαρακτηριστικά του μπουφάν πληρούν τα πρότυπα του κλάδου για τη βελτίωση της συμμόρφωσης του μπουφάν.
αντοχή.
4 Φιλικό προς τον χρήστη: Ελαφρύ, ευέλικτο, εύκολο στη διάθεση και στη σύνδεση, σχεδιασμένο για εύκολη εγκατάσταση.
5 Μεταφορά υψηλής χωρητικότητας: Υποστηρίζει σημαντική μετάδοση δεδομένων, ανταποκρινόμενη στη σύγχρονη επικοινωνία
Η προσαρμοστικότητα ανταποκρίνεται στις διαφορετικές απαιτήσεις της αγοράς και των πελατών.
Καλώδιο Μηχανικά χαρακτηριστικά
| Άρθρα | Διάμετρος καλωδίου | Βάρος | |||||
| 2 πυρήνες | 40,0 mm | 220,00kg/km | |||||
| 4 πυρήνες | 40,0 mm | 220,00kg/km | |||||
| 6 πυρήνες | 40,0 mm | 230,00kg/km | |||||
| 8 πυρήνες | 50,0 mm | 270,00kg/km | |||||
| 10 πυρήνες | 5.5mm | 300,00kg/km | |||||
| 12 πυρήνες | 60,0 mm | 350,00kg/km | |||||
| Θερμοκρασία αποθήκευσης ((°C) | -20 ~ +60 | ||||||
| Ελάχιστη ακτίνα κάμψης ((mm) | Μακροπρόθεσμα | 10D | |||||
| Μίνες κάμψης Ακτίνα ((mm) |
Σύντομη | 20D | |||||
| Ελάχιστο επιτρεπόμενο Δυνατότητα τράβηξης ((N) |
Μακροπρόθεσμα | 200 | |||||
| Ελάχιστο επιτρεπόμενο Δυνατότητα τράβηξης ((N) |
Σύντομη | 600 | |||||
| Τραυματιστικό φορτίο (N/100mm) | Μακροπρόθεσμα | 200 | |||||
| Τραυματιστικό φορτίο (N/100mm) | βραχυπρόθεσμα | 1000 | |||||
Χαρακτηριστικό των ινών
| Στυλ ινών | Μονάδα | ΣΜ G652 |
ΣΜ G652D |
ΜΜ 50/125 |
ΜΜ 62.5/125 |
ΜΜ OM3-300 |
|
| κατάσταση | nm | 1310/1550 | 1310/1550 | Καθαρό νερό | Καθαρό νερό | Καθαρό νερό | |
| αποδυνάμωση | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Δεν ξέρω. | - Δεν ξέρω. | |||
| Απασχόληση | 1550nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 18 | - Δεν ξέρω. | - Δεν ξέρω. | Απασχόληση |
| 1625nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 22 | - Δεν ξέρω. | - Δεν ξέρω. | ||
| Διάταξη ζώνης | 850nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥400 | ¥160 | Διάταξη ζώνης |
| 1300nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥800 | ¥500 | ||
| Μηδενικό μήκος κύματος διασποράς | nm | 1300-1324 | ¥1302, ≤1322 |
- Δεν ξέρω. | - Δεν ξέρω. | ¥ 1295, ≤1320 |
|
| Στριβή μηδενικής καταπίεσης | nm | ≤0.092 | ≤0.091 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| PMD Μέγιστη ατομική ίνα | ≤0.2 | ≤0.2 | - Δεν ξέρω. | - Δεν ξέρω. | ≤0.11 | ||
| Αξία συνδέσμου σχεδιασμού PMD | Πιτ. m) |
≤0.12 | ≤0.08 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| μήκος κύματος κοπής ινών λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Κεφάλαιο 3 μήκος κύματος λcc |
nm | ≤ 1260 | ≤ 1260 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| ΔΕΠ | 1310nm | Εμ. | 9.2+/-0.4 | 9.2+/-0.4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. |
| 1550nm | Εμ. | 10.4+/-0.8 | 10.4+/-0.8 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Αριθμητική Ανοιχτότητα (NA) |
- Δεν ξέρω. | - Δεν ξέρω. | 0.200+/ -Ούτε ένα.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Βήμα (μεσαίο όριο διμερούς) μέτρηση) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Ακανόνιστες διαστάσεις των ινών μήκος και σημείο |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Διακοπή | |||||||
| Επιστροφή της διαφοράς συντελεστής |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Ομοιότητα εξασθένισης | dB/km | ≤0.01 | ≤0.01 | ||||
| Διμετρικός πυρήνας | Εμ. | 50+1/1.0 | 62.5+/-2.5 | 50+1/1.0 | |||
| Διάμετρος επικάλυψης | Εμ. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Μη κυκλική επένδυση | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Διάμετρος επικάλυψης | Εμ. | 242+/-4 | 242+/-4 | 242+/-4 | 242+/-4 | 242+/-4 | |
| Επιχρισμός/καφίνς συγκεντρωτικά σφάλμα |
Εμ. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Μη κυκλική επικάλυψη | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Λάθος κεντρομορφίας πυρήνα/οπλισμού | Εμ. | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Στρογγυλή ακτίνα | Εμ. | ≤ 4 | ≤ 4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
