| Τόπος καταγωγής | Κίνα |
| Μάρκα | Fiberplan |
| Πιστοποίηση | ISO 9001; TÜV certificate |
| Αριθμό μοντέλου | ΓΓΕΠΠΒ |

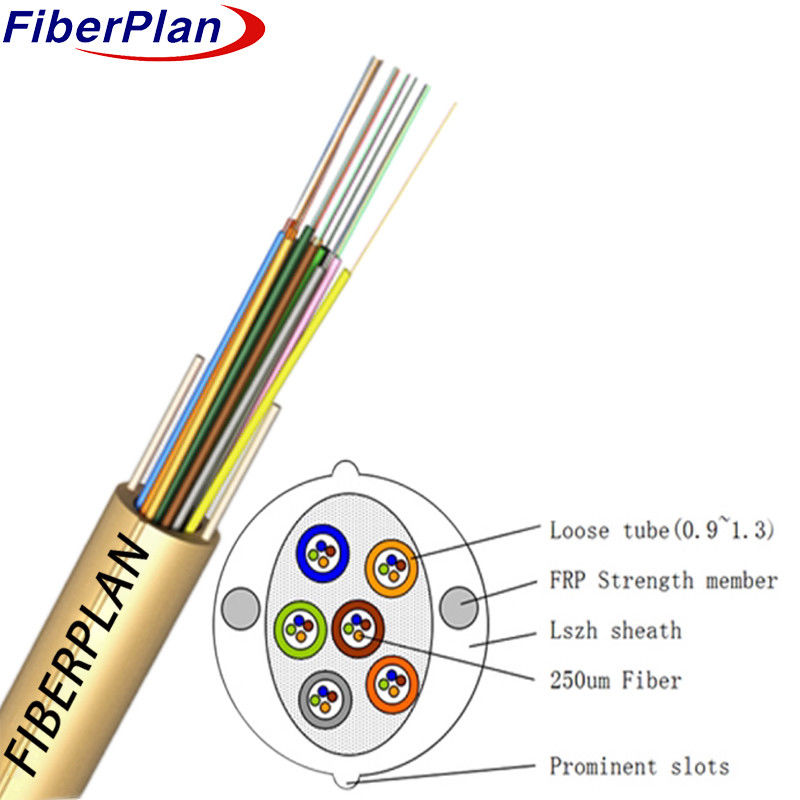

Παράλληλο καλώδιο οπτικών ινών FRP
Περιγραφή
Αυτό το καλώδιο αποτελείται από πολλαπλές ίνες μέσα σε μια μόνο χαλαρή επικάλυψη σωλήνα, που προστατεύεται από ένα αντιφλεγμονώδες
Δύο πλαστικά ενισχυμένα με ίνες (FRP)
τα στοιχεία τοποθετούνται και στις δύο πλευρές της κάλυψης, παρέχοντας πρόσθετη δομική υποστήριξη.
Εφαρμογή
Αυτό το καλώδιο έχει σχεδιαστεί για να επιτρέπει συνεχή πρόσβαση σε ίνες μέσω των περιβλήτων χωρίς την ανάγκη για
Συμπλέκοντας με καλώδια πελατών.
Χαρακτηριστικά
1 Το καλώδιο χωρίζει χαλαρές ίνες σωλήνων μέσα στη δομή του.
2 Δύο παράλληλα στοιχεία από ενισχυμένο με ίνες πλαστικό (FRP) τοποθετούνται και στις δύο πλευρές της κάλυψης.
3 Διαθέτει σημάδια ανοίγματος εξωτερικού περιβλήματος για εύκολη αναγνώριση και πρόσβαση.
4 Ο πυρήνας του καλωδίου καλύπτεται με περιβλήματα LSZH (Low Smoke, Zero Halogen), βελτιώνοντας την ασφάλεια και την προστασία των καλωδίων.
περιβαλλοντικών θεμάτων.
Τυπικό χρώμα ινών
Το χρώμα των μεμονωμένων ινών πρέπει να είναι σύμφωνα με τον παρακάτω πίνακα:
| Τυποποιημένη αναγνώριση χρώματος | ||||||||
| - Όχι, όχι, όχι. | 1 | 2 | 3 | 4 | 5 | 6 | ||
| Χρώμα | Μπλε | Πορτοκαλί | Πράσινο | Καφέ | γκρι | Λευκό | ||
| - Όχι, όχι, όχι. | 7 | 8 | 9 | 10 | 11 | 12 | ||
| Χρώμα | Κόκκινο | Μαύρο | Κίτρινο | Βιολέτα | Ροζ | Ακουα | ||
Το χρώμα των καλωδίων: Κίτρινο.
Το χρώμα της εξωτερικής κάλυψης του καλωδίου: κίτρινο.
Καλώδιο Μηχανικά χαρακτηριστικά
| Άρθρο | |||||||
| 48 πυρήνες | 10 | 780,00kg/km | |||||
| 72 πυρήνες | 11.5 | 900,00kg/km | |||||
| 96 πυρήνες | 12.5 | 1150,00kg/km | |||||
| 144 πυρήνες | 14.5 | 1350,00kg/km | |||||
| Θερμοκρασία αποθήκευσης ((°C) | -20+60 | ||||||
| Ελάχιστη ακτίνα κάμψης ((mm) | Μακροπρόθεσμα | 10D | |||||
| Μίνες κάμψης Ακτίνα ((mm) |
Σύντομη | 20D | |||||
| Ελάχιστο επιτρεπόμενο Δυνατότητα τράβηξης ((N) |
Μακροπρόθεσμα | 1000 | |||||
| Ελάχιστο επιτρεπόμενο Δυνατότητα τράβηξης ((N) |
Σύντομη | 2000 | |||||
| Τραυματιστικό φορτίο (N/100mm) | Μακροπρόθεσμα | 1000 | |||||
| Τραυματιστικό φορτίο (N/100mm) | βραχυπρόθεσμα | 2000 | |||||
Χαρακτηριστικό των ινών
| Στυλ ινών | Μονάδα | ΣΜ G652 |
ΣΜ G652D |
ΜΜ 50/125 |
ΜΜ 62.5/125 |
ΜΜ OM3-300 |
|
| κατάσταση | nm | 1310/1550 | 1310/1550 | Καθαρό νερό | Καθαρό νερό | Καθαρό νερό | |
| αποδυνάμωση | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Δεν ξέρω. | - Δεν ξέρω. | |||
| Απασχόληση | 1550nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 18 | - Δεν ξέρω. | - Δεν ξέρω. | Απασχόληση |
| 1625nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 22 | - Δεν ξέρω. | - Δεν ξέρω. | ||
| Διάταξη ζώνης | 850nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥400 | ¥160 | Διάταξη ζώνης |
| 1300nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥800 | ¥500 | ||
| Μηδενικό μήκος κύματος διασποράς | nm | 1300-1324 | ¥1302, ≤1322 |
- Δεν ξέρω. | - Δεν ξέρω. | ¥ 1295, ≤1320 |
|
| Στριβή μηδενικής καταπίεσης | nm | ≤0.092 | ≤0.091 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| PMD Μέγιστη ατομική ίνα | ≤0.2 | ≤0.2 | - Δεν ξέρω. | - Δεν ξέρω. | ≤0.11 | ||
| Αξία συνδέσμου σχεδιασμού PMD | Πιτ. m) |
≤0.12 | ≤0.08 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| μήκος κύματος κοπής ινών λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Κεφάλαιο 3 μήκος κύματος λcc |
nm | ≤ 1260 | ≤ 1260 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| ΔΕΠ | 1310nm | Εμ. | 9.2+/-0.4 | 9.2+/-0.4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. |
| 1550nm | Εμ. | 10.4+/-0.8 | 10.4+/-0.8 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Αριθμητική Ανοιχτότητα (NA) |
- Δεν ξέρω. | - Δεν ξέρω. | 0.200+/ -Ούτε ένα.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Βήμα (μεσαίο όριο διμερούς) μέτρηση) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Ακανόνιστες διαστάσεις των ινών μήκος και σημείο |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Διακοπή | |||||||
| Επιστροφή της διαφοράς συντελεστής |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Ομοιότητα εξασθένισης | dB/km | ≤0.01 | ≤0.01 | ||||
| Διμετρικός πυρήνας | Εμ. | 50+1/1.0 | 62.5+/-2.5 | 50+1/1.0 | |||
| Διάμετρος επικάλυψης | Εμ. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Μη κυκλική επένδυση | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Διάμετρος επικάλυψης | Εμ. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Επιχρισμός/καφίνς συγκεντρωτικά σφάλμα |
Εμ. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Μη κυκλική επικάλυψη | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Λάθος κεντρομορφίας πυρήνα/οπλισμού | Εμ. | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Στρογγυλή ακτίνα | Εμ. | ≤ 4 | ≤ 4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
