Καλώδιο οπτικών ινών εσωτερικού χώρου
>
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | Fiberplan |
| Πιστοποίηση | ISO 9001; TÜV certificate |
| Αριθμό μοντέλου | GJFJV |

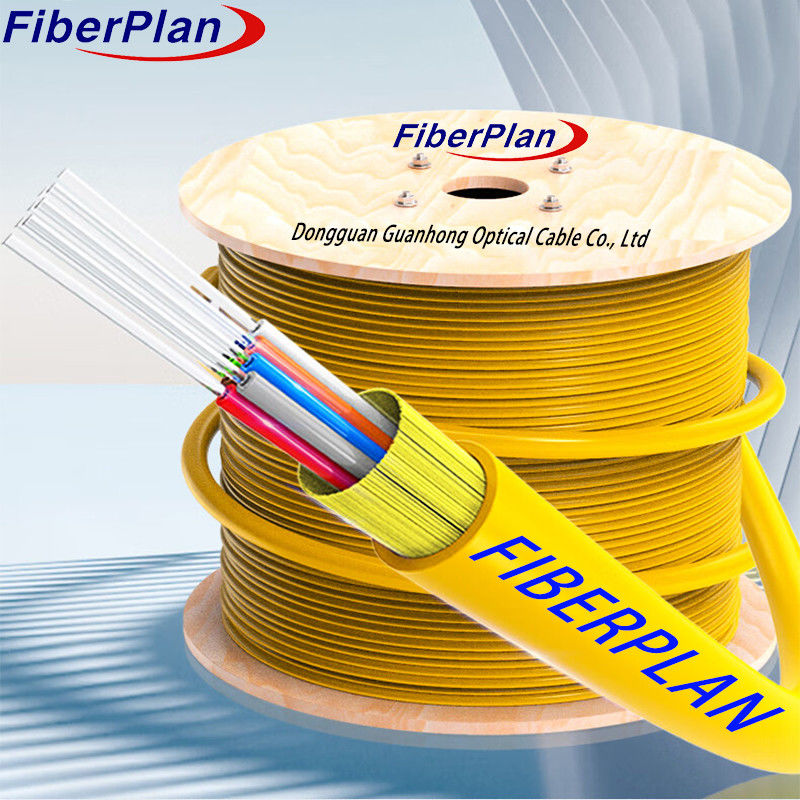

Διανομή Οπτικό καλώδιο στενής θωράκισηςΜονότροπος Πολυτρόπος
Περιγραφή
Το οπτικό καλώδιο διανομής στενής αποθήκευσης χρησιμοποιεί 2 έως 24 πυρήνες από φλόγας-αποκλιματικές στενές ίνες αποθήκευσης
Οι ίνες αυτές περιβάλλονται από ένα στρώμα αραμίδας.
Το καλώδιο τελειώνει με εξωτερικό κάλυμμα από PVC ή LSZH
υλικό.
Εφαρμογή
1 Ιδανικό για κορδέλες και κορδέλες.
2 Χρησιμοποιούνται ως γραμμές διασύνδεσης για εξοπλισμό και οπτικές συνδέσεις σε αίθουσες επικοινωνίας και διανομής
πλαίσια.
3 Ιδιαίτερα κατάλληλο για καλωδίωση εσωτερικών χώρων, ιδίως σε εφαρμογές διανομής.
Χαρακτηριστικά
1 Εξαιρετική μηχανική και περιβαλλοντική ανθεκτικότητα.
2 Συμμορφώνεται με τα σχετικά πρότυπα για την καθυστέρηση της φλόγας.
3 πληροί τα καθορισμένα μηχανικά πρότυπα για τις επιδόσεις του μπουφάν.
4 Δείχνει μαλακότητα, ευελιξία, ευκολία εγκατάστασης και σύνδεσης, επιτρέποντας τη μετάδοση δεδομένων υψηλής χωρητικότητας, τη
ποικίλες ανάγκες της αγοράς και των πελατών.
Καλώδιο Μηχανικά χαρακτηριστικά
| Άρθρα | Διάμετρος καλωδίου | Βάρος | |||||
| 2 πυρήνες | 50,0 mm | 230,00kg/km | |||||
| 4 πυρήνες | 50,0 mm | 230,00kg/km | |||||
| 6 πυρήνες | 50,0 mm | 240,00kg/km | |||||
| 8 πυρήνες | 60,0 mm | 250,00kg/km | |||||
| 10 πυρήνες | 6.5mm | 320,00kg/km | |||||
| 12 πυρήνες | 80,0 mm | 370,00kg/km | |||||
| Θερμοκρασία αποθήκευσης ((°C) | -20 ~ +60 | ||||||
| Ελάχιστη ακτίνα κάμψης ((mm) | Μακροπρόθεσμα | 10D | |||||
| Ελάχιστη ακτίνα κάμψης ((mm) | Σύντομη | 20D | |||||
| Ελάχιστη επιτρεπόμενη αντοχή σε ελαστικότητα ((N) | Μακροπρόθεσμα | 200 | |||||
| Ελάχιστη επιτρεπόμενη αντοχή σε ελαστικότητα ((N) | Σύντομη | 600 | |||||
| Τραυματιστικό φορτίο (N/100mm) | Μακροπρόθεσμα | 200 | |||||
| Τραυματιστικό φορτίο (N/100mm) | βραχυπρόθεσμα | 1000 | |||||
Χαρακτηριστικό των ινών
| Στυλ ινών | Μονάδα | ΣΜ G652 |
ΣΜ G652D |
ΜΜ 50/125 |
ΜΜ 62.5/125 |
ΜΜ OM3-300 |
|
| κατάσταση | nm | 1310/1550 | 1310/1550 | Καθαρό νερό | Καθαρό νερό | Καθαρό νερό | |
| αποδυνάμωση | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Δεν ξέρω. | - Δεν ξέρω. | |||
| Απασχόληση | 1550nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 18 | - Δεν ξέρω. | - Δεν ξέρω. | Απασχόληση |
| 1625nm | Ψ/(nm*km) | - Δεν ξέρω. | ≤ 22 | - Δεν ξέρω. | - Δεν ξέρω. | ||
| Διάταξη ζώνης | 850nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥400 | ¥160 | Διάταξη ζώνης |
| 1300nm | MHZ.KM | - Δεν ξέρω. | - Δεν ξέρω. | ¥800 | ¥500 | ||
| Μηδενικό μήκος κύματος διασποράς | nm | 1300-1324 | ¥1302, ≤1322 |
- Δεν ξέρω. | - Δεν ξέρω. | ¥ 1295, ≤1320 |
|
| Στριβή μηδενικής καταπίεσης | nm | ≤0.092 | ≤0.091 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| PMD Μέγιστη ατομική ίνα | ≤0.2 | ≤0.2 | - Δεν ξέρω. | - Δεν ξέρω. | ≤0.11 | ||
| Αξία συνδέσμου σχεδιασμού PMD | Σωστά.2*χλμ) | ≤0.12 | ≤0.08 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| μήκος κύματος κοπής ινών λc | nm | ¥ 1180, ≤1330 |
¥1180, ≤1330 |
- Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Κεφάλαιο 3 μήκος κύματος λcc |
nm | ≤ 1260 | ≤ 1260 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| ΔΕΠ | 1310nm | Εμ. | 9.2+/-0.4 | 9.2+/-0.4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. |
| 1550nm | Εμ. | 10.4+/-0.8 | 10.4+/-0.8 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
| Αριθμητική Ανοιχτότητα (NA) |
- Δεν ξέρω. | - Δεν ξέρω. | 0.200+/ -Ούτε ένα.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Βήμα (μεσαίο όριο διμερούς) μέτρηση) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Ακανόνιστες διαστάσεις των ινών μήκος και σημείο |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Διακοπή | |||||||
| Επιστροφή της διαφοράς συντελεστής |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Ομοιότητα εξασθένισης | dB/km | ≤0.01 | ≤0.01 | ||||
| Διμετρικός πυρήνας | Εμ. | 50+1/1.0 | 62.5+/-2.5 | 50+1/1.0 | |||
| Διάμετρος επικάλυψης | Εμ. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Μη κυκλική επένδυση | % | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | |
| Διάμετρος επικάλυψης | Εμ. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Επιχρισμός/καφίνς συγκεντρωτικά σφάλμα |
Εμ. | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | ≤ 12.0 | |
| Μη κυκλική επικάλυψη | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Λάθος κεντρομορφίας πυρήνα/οπλισμού | Εμ. | ≤0.6 | ≤0.6 | ≤ 1.5 | ≤ 1.5 | ≤ 1.5 | |
| Στρογγυλή ακτίνα | Εμ. | ≤ 4 | ≤ 4 | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | |
Πακέτο
| 1Υλικό συσκευασίας: ξύλινο τύμπανο | |||||||
| 2- μήκος συσκευασίας: το κανονικό μήκος του καλωδίου είναι 2 χλμ. | |||||||
| εάν απαιτείται από τον πελάτη |
