Υφασμάτινη στο σπίτι εναέρια εξωτερική καλώδιο πτώσης ((self-support FTTH)
Περιγραφή
Το καλώδιο FTTH επιτρέπει άμεσες συνδέσεις με σπίτια χωρίς περιορισμούς σε εύρος ζώνης, μήκος κύματος ή μεταφοράς.

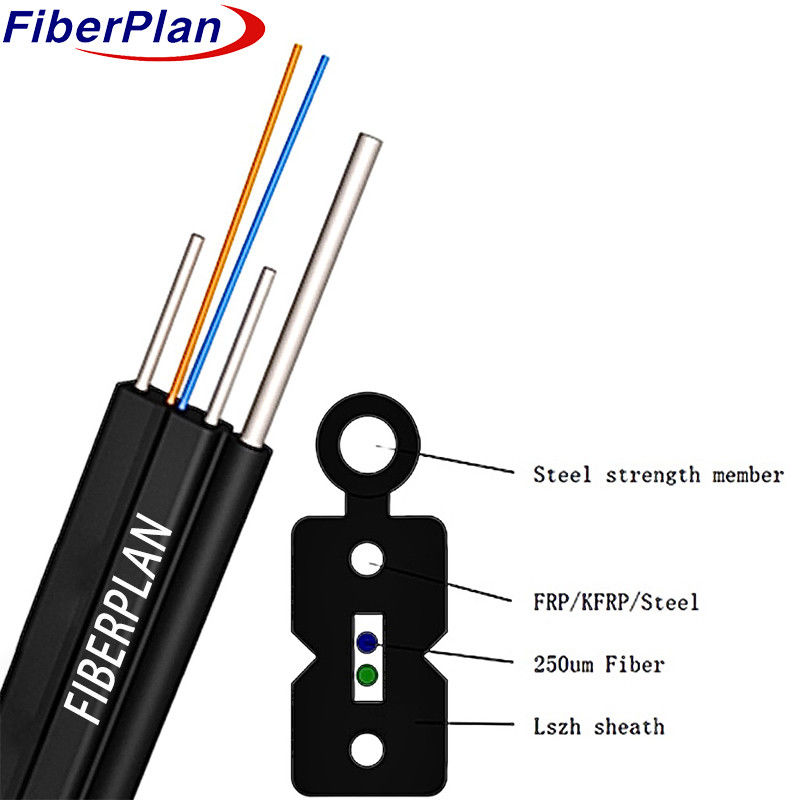

Η μονάδα οπτικών ινών τοποθετείται στο κέντρο του καλωδίου.
Τα μέλη τοποθετούνται και στις δύο πλευρές, συμπληρωμένα με ένα χάλυβα σύρμα για πρόσθετη αντοχή.
Τελειώθηκε με μια μαύρη κάλυψη HDPE, εξασφαλίζοντας αντοχή και προστασία για απρόσκοπτη σύνδεση στο σπίτι
εγκαταστάσεις.
Εφαρμογή
Το καλώδιο έχει σχεδιαστεί για εξωτερική επίπεδη και κατακόρυφη διανομή, καθιστώντας το κατάλληλο για σύνδεση με
Υποστηρίζει την επικοινωνία δικτύων μεγάλης απόστασης και τοπικής περιοχής, παρέχοντας ευελιξία
και αξιοπιστία για διάφορες εφαρμογές.
Χαρακτηριστικό
- Καλές μηχανικές και περιβαλλοντικές ιδιότητες.
- Τα χαρακτηριστικά αντι-UV πληρούν τις απαιτήσεις των σχετικών προτύπων.
- Τα μηχανικά χαρακτηριστικά πληρούν τις απαιτήσεις των σχετικών προτύπων.
- Ελαφρύ, ευέλικτο, εύκολο στην τοποθέτηση και το σύνδεσμο, με μεγάλη ικανότητα μετάδοσης δεδομένων.
- Αντιπροσωπεύει διάφορες απαιτήσεις της αγοράς και των πελατών.
Λεπτομέρειες κατασκευής καλωδίων
| Αριθμός ινών |
1 έως 24 πυρήνες |
| Μέλος της δύναμης |
Υλικό |
Τεχνουργήματα από χαλύβδινο |
| διάμετρος |
2*(0,5~0,8mm |
| Αυτοβοήθεια Messenger καλώδιο |
Υλικό |
Τεχνουργήματα από χάλυβα |
| διάμετρος |
10,0 mm |
| Εξωτερική κάλυψη |
υλικό |
LSZH |
| διάμετρος |
10,8±0,2 mm |
| Μέγεθος καλωδίου (ύψος * πλάτος) |
2.0(±0.1) mm × 5.2(±0.2) mm |
| Δάχος της κάλυψης καλωδίου |
Μέγιστο 0,8 mm/min 0,4 mm |
| Δάχος της κάλυψης του αγγελιοφόρου |
0.5~0.7mm |
| Βάρος καλωδίου |
1~2 πυρήνες |
18.2 κιλά |
| 4 έως 6 πυρήνες |
18.5 κιλά |
| 8 έως 24 πυρήνες |
54.0KG |
Καλώδιο Μηχανικά χαρακτηριστικά
| Άρθρα |
Περιγραφή |
| Εγκατάσταση Περιοχή θερμοκρασίας ((°C) |
-20+60 |
| Θερμοκρασία λειτουργίας και μεταφοράς (°C) |
-40+70 |
| Ελάχιστη ακτίνα κάμψης ((mm) |
Μακροπρόθεσμα |
15D |
Μίνες κάμψης
Ακτίνα ((mm) |
Σύντομη |
30D |
Ελάχιστο επιτρεπόμενο
Δυνατότητα τράβηξης ((N) |
Μακροπρόθεσμα |
300 |
Ελάχιστο επιτρεπόμενο
Δυνατότητα τράβηξης ((N) |
Σύντομη |
600 |
| Τραυματιστικό φορτίο (N/100mm) |
Μακροπρόθεσμα |
1000 |
| Τραυματιστικό φορτίο (N/100mm) |
βραχυπρόθεσμα |
2200 |
Χαρακτηριστικό των ινών
| Στυλ ινών |
Μονάδα |
ΣΜ
G652 |
ΣΜ
G652D |
ΜΜ
50/125 |
ΜΜ
62.5/125 |
ΜΜ
OM3-300 |
| κατάσταση |
nm |
1310/1550 |
1310/1550 |
Καθαρό νερό |
Καθαρό νερό |
Καθαρό νερό |
| αποδυνάμωση |
dB/km |
≤ |
≤ |
≤ |
≤ 3,0/1.0 |
≤ 3,0/1.0 |
| 0.36/0.23 |
0.34/0.22 |
3.0/1.0 |
- Δεν ξέρω. |
- Δεν ξέρω. |
| Απασχόληση |
1550nm |
Ψ/(nm*km) |
- Δεν ξέρω. |
≤ 18 |
- Δεν ξέρω. |
- Δεν ξέρω. |
Απασχόληση |
| 1625nm |
Ψ/(nm*km) |
- Δεν ξέρω. |
≤ 22 |
- Δεν ξέρω. |
- Δεν ξέρω. |
|
| Διάταξη ζώνης |
850nm |
MHZ.KM |
- Δεν ξέρω. |
- Δεν ξέρω. |
¥400 |
¥160 |
Διάταξη ζώνης |
| 1300nm |
MHZ.KM |
- Δεν ξέρω. |
- Δεν ξέρω. |
¥800 |
¥500 |
|
| Μηδενικό μήκος κύματος διασποράς |
nm |
1300-1324 |
¥1302,
≤1322 |
- Δεν ξέρω. |
- Δεν ξέρω. |
¥ 1295,
≤1320 |
| Στριβή μηδενικής καταπίεσης |
nm |
≤0.092 |
≤0.091 |
- Δεν ξέρω. |
- Δεν ξέρω. |
- Δεν ξέρω. |
| PMD Μέγιστη ατομική ίνα |
|
≤0.2 |
≤0.2 |
- Δεν ξέρω. |
- Δεν ξέρω. |
≤0.11 |
| Αξία συνδέσμου σχεδιασμού PMD |
Σωστά.2*χλμ) |
≤0.12 |
≤0.08 |
- Δεν ξέρω. |
- Δεν ξέρω. |
- Δεν ξέρω. |
| μήκος κύματος κοπής ινών λc |
nm |
¥ 1180,
≤1330 |
¥1180,
≤1330 |
- Δεν ξέρω. |
- Δεν ξέρω. |
- Δεν ξέρω. |
Κεφάλαιο 3
μήκος κύματος λcc |
nm |
≤ 1260 |
≤ 1260 |
- Δεν ξέρω. |
- Δεν ξέρω. |
- Δεν ξέρω. |
| ΔΕΠ |
1310nm |
Εμ. |
9.2+/-0.4 |
9.2+/-0.4 |
- Δεν ξέρω. |
- Δεν ξέρω. |
- Δεν ξέρω. |
| 1550nm |
Εμ. |
10.4+/-0.8 |
10.4+/-0.8 |
- Δεν ξέρω. |
- Δεν ξέρω. |
- Δεν ξέρω. |
Αριθμητική
Ανοιχτότητα (NA) |
|
- Δεν ξέρω. |
- Δεν ξέρω. |
0.200+/
-Ούτε ένα.015 |
0.275+/-0.
015 |
0.200+/-0
.015 |
Βήμα (μεσαίο όριο διμερούς)
μέτρηση) |
dB |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
Ακανόνιστες διαστάσεις των ινών
μήκος και σημείο |
dB |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
| Διακοπή |
Επιστροφή της διαφοράς
συντελεστής |
dB/km |
≤0.05 |
≤0.03 |
≤0.08 |
≤0.10 |
≤0.08 |
| Ομοιότητα εξασθένισης |
dB/km |
≤0.01 |
≤0.01 |
|
|
|
| Διμετρικός πυρήνας |
Εμ. |
|
|
50+1/1.0 |
62.5+/-2.5 |
50+1/1.0 |
| Διάμετρος επικάλυψης |
Εμ. |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
| Μη κυκλική επένδυση |
% |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
≤ 1.0 |
| Διάμετρος επικάλυψης |
Εμ. |
242+/-6 |
242+/-6 |
242+/-6 |
242+/-6 |
242+/-6 |
Επιχρισμός/καφίνς
συγκεντρωτικά σφάλμα |
Εμ. |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
≤ 12.0 |
| Μη κυκλική επικάλυψη |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
| Λάθος κεντρομορφίας πυρήνα/οπλισμού |
Εμ. |
≤0.6 |
≤0.6 |
≤ 1.5 |
≤ 1.5 |
≤ 1.5 |
| Στρογγυλή ακτίνα |
Εμ. |
≤ 4 |
≤ 4 |
- Δεν ξέρω. |
- Δεν ξέρω. |
- Δεν ξέρω. |
